产品编号： |
8814531016 |
产品名称： |

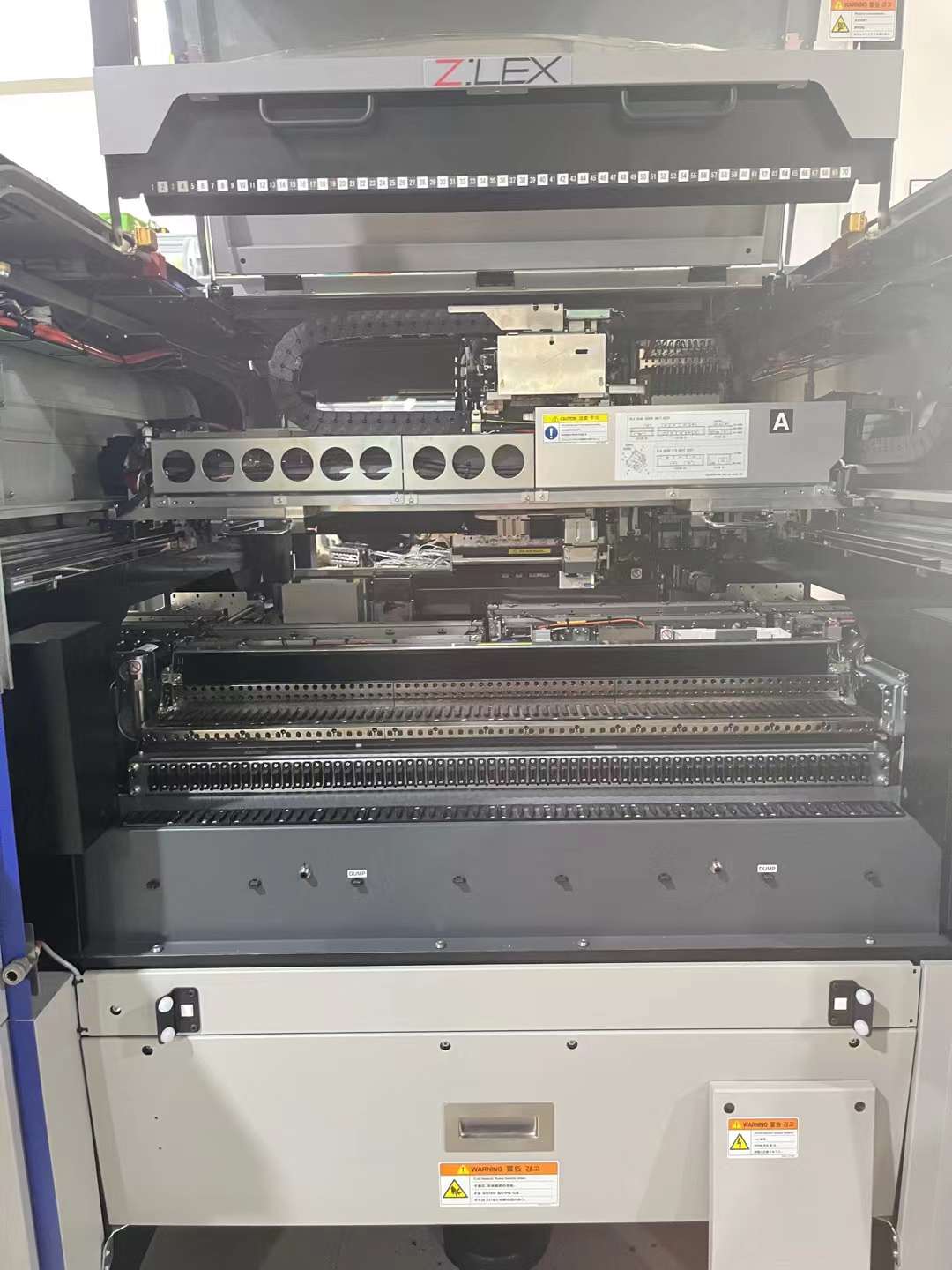

YSM20R高速贴片机YSM20R PV版SV款 |
规 格： |
YSM20R |
产品备注： |
YAMAHA高速贴片机YSM20 |
产品类别： |
YAMAHA贴片机 |
| |
|
| 产 品 说 明 |
机型YSM20R TypePV
YSM20R TypeSV
对象基板尺寸
单轨机型:L810 × W490 ～ L50 × W50
双传送台机型 ：X轴为双梁规格的机型
传送1张基板时 ： L810 × W490 ～ L50 × W50
传送2张基板时 ： L380 × W490 ～ L50 × W50
贴装头/可贴装的元件
高速通用（HM）贴装头※：
0201 ～ W55 × L100mm、高15mm以下
关于0201元件的贴装，请另行咨询。
异形（FM）贴装头：
03015～W55 × L100mm、高28mm以下 高速通用（HM）贴装头：
03015 ～ W55 × L100mm、高15mm以下
异形（FM）贴装头：
03015 ～ W55 × L100mm、高28mm以下
贴装能力
X轴双梁：高速通用（HM）贴装头 × 2
95,000CPH X轴双梁：高速通用（HM）贴装头 × 2
90,000CPH
贴装精度
±0.035mm（±0.025mm）Cpk≧1.0（3σ）（使用评估用标准元件）时
可安装的送料器数量
固定送料器架：140个（以8mm料带换算）
一次性换料车：128个（以8mm料带换算）
自动托盘供料器：30层（固定式：装有sATS30时、）、10层（料车式：装有cATS10时、）
电源规格
三相 AC 200/208/220/240/380/400/416V ±10% 50/60Hz
供给气源
0.45MPa以上、清洁干燥
外形尺寸（突起部除外)
L 1,374 × W 1,857 × H 1,445mm（主体）
主体重量
约2,050kg（主体）
我司主要从事SMT贴片机配件业务，YAMAHA贴片机一级代理，我们可提供产能提升与工艺改善解决方案，设备升级换代及人员供给与再训，提供客户订单合作、整厂设备回收等服务。
|
|
| |
|
|
